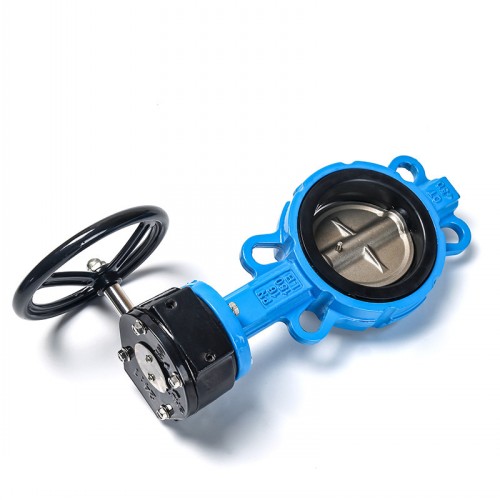

涡轮对夹蝶阀

蜗轮对夹蝶阀简述：

大发彩神vIII蜗轮对夹蝶阀尺寸小，重量轻，可在各种介质管道中作为截断、调节流量的设备,对夹蝶阀用在石油、化工、食品、医药、造纸、水电、船舶、给排水、冶炼、能源等系统管路上，蜗轮对夹蝶阀可在多种腐蚀性、非腐蚀性的气体、液体、半流体以及固体粉末管和容器上作为调节和截流设备使用。

大发彩神vIII蜗轮对夹蝶阀D371X原理作用：

蝶阀的启闭件是一个圆盘形的蝶板,在阀体内绕其自身的轴线旋转,从而达到启闭或调节的目的。蝶阀的优点有结构简单、体积小、重量轻、安装尺寸小、开关迅速。

大发彩神vIII蜗轮对夹蝶阀D371X性能特点：

大发彩神vIII①本阀结构独特，操作灵活，省力，方便；

大发彩神vIII②蝶板采用框架结构，强度高，过流面积大，流阻小；

大发彩神vIII③密封副材料选用不锈钢和丁腈耐油橡胶配对，使用寿命长；

④本阀采用双偏心结构，具有越关越紧的密封功能，密封性能可靠；

⑤整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质；

⑥橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择；

大发彩神vIII⑦本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。

蜗轮对夹蝶阀D371X技术参数：

公称通径	DN50~DN1000	适用温度	-23℃~121℃
公称压力	PN10/PN16	适用介质	水、气、油

蜗轮对夹蝶阀D371X部件材质：

零件名称	材料
阀体	球墨铸铁、铸钢、合金钢、不锈钢
蝶板	铸钢、不锈钢及特殊材料
密封圈	各种橡胶、聚四氟
阀杆	2Cr13、不锈钢
填料	O型圈、柔性石墨

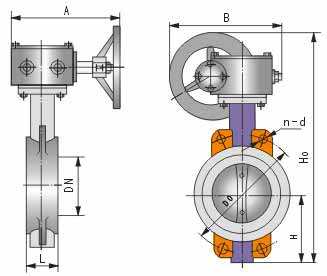

蜗轮对夹蝶阀D371X外形尺寸：




公称通径		结构长度	外形尺寸(参考值)				连接尺寸(标准值)
							0.6MPa		1.0MPa		1.6MPa
毫米	英寸	L	H	H0	A	B	D0	n-d	D0	n-d	D0	n-d
50	2	43	63	306	180	200	110	4-14	125	4-18	125	4-18
65	21/2	46	70	321	180	200	130	4-14	145	4-18	145	4-18
80	3	46	83	346	180	200	150	4-18	160	8-18	160	8-18
100	4	52	105	387	180	200	170	4-18	180	8-18	180	8-18
125	5	56	115	411	180	200	200	8-18	210	8-18	210	8-18
150	6	56	137	447	270	280	225	8-18	240	8-22	240	8-22
200	8	60	164	572	270	280	280	8-18	295	8-22	295	12-22
250	10	68	206	646	270	280	335	12-18	350	12-22	355	12-26
300	12	78	230	738	380	420	395	12-22	400	12-22	410	12-26
350	14	78	248	761	380	420	445	12-22	460	16-22	470	16-26
400	16	102	289	877	450	470	495	16-22	515	16-26	525	16-30
450	18	114	320	938	480	490	550	16-22	565	20-26	585	20-30
500	20	127	343	993	480	490	600	20-22	620	20-26	650	20-33
600	24	154	413	1131	480	490	705	20-26	725	20-30	770	20-36
700	28	165	478	1476	640	660	810	24-26	840	24-30	840	24-36
800	32	190	525	1533	640	660	920	24-30	950	24-33	950	24-39
900	36	203	585	1655	750	860	1020	24-30	1050	28-33	1050	28-39
1000	40	216	640	1765	850	900	1120	28-30	1160	28-36	1170	28-42

蜗轮对夹蝶阀D371X使用说明：

①准备与管道连接前，须冲洗和清除干净管道中残存的杂质；
②蜗轮对夹蝶阀D371X安装使用说明书下载。
